LWL-Kabel
Innenverteilkabel, Festader
GJPFJV(H)
GJPFJV(H) · 4–48 Fasern · 900-µm-Festader · Aramid · PVC oder LSZH

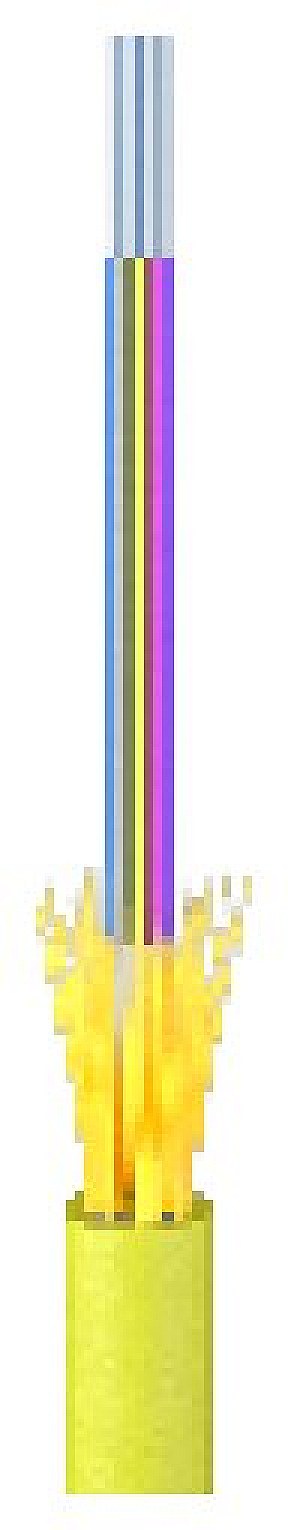

Kompaktes Innenkabel mit 900-µm-Festadern und Aramidgarnen unter PVC- oder LSZH-Mantel. Weil die Fasern festgeadert sind, werden Stecker direkt darauf konfektioniert — keine Pigtails, keine Spleißkassette, weniger Zeit pro Abschluss.
Merkmale
- Small, flexible — built for risers and horizontal indoor runs
- Direct connectorisation on the 900 µm fibres, no pigtails needed
- Tight-buffer construction up to 48 fibres
- High-strength aramid yarns; PVC or LSZH jacket to suit the building code
Anwendungen
Qualität & Konformität
GJPFJV(H)
Normen & Zertifizierungen
Qualitätsmerkmale
- Tensile strength, long / short term: 400 / 1320 N
- Crush resistance, long / short term: 300 / 1000 N/100 mm
- Bending radius, dynamic / static: 20 D / 10 D
- Strength member: Aramid yarns
- Transport / storage / operating temperature: -20 °C ~ +60 °C
Technische Daten
GJPFJV(H)
| GJPFJV(H)-04 | 4 F · Ø 4.8 mm · 20 kg/km |
|---|---|
| GJPFJV(H)-06 | 6 F · Ø 5.0 mm · 22 kg/km |
| GJPFJV(H)-08 | 8 F · Ø 5.5 mm · 26 kg/km |
| GJPFJV(H)-12 | 12 F · Ø 6.5 mm · 32 kg/km |
| GJPFJV(H)-24 | 24 F · Ø 8.5 mm · 54 kg/km |
| GJPFJV(H)-48 | 48 F · Ø 10.5 mm · 85 kg/km |
| Tensile strength, long / short term | 400 / 1320 N |
|---|---|
| Crush resistance, long / short term | 300 / 1000 N/100 mm |
| Bending radius, dynamic / static | 20 D / 10 D |
| Jacket | PVC or LSZH |
|---|---|
| Strength member | Aramid yarns |
| Fibre | 900 µm tight-buffered |
| Transport / storage / operating temperature | -20 °C ~ +60 °C |
|---|---|
| Installation temperature | -5 °C ~ +50 °C |
| Standards | YD/T 1258.4-2005, ICEA-596, GR-409, IEC 60794-2-20/21; UL OFNR |

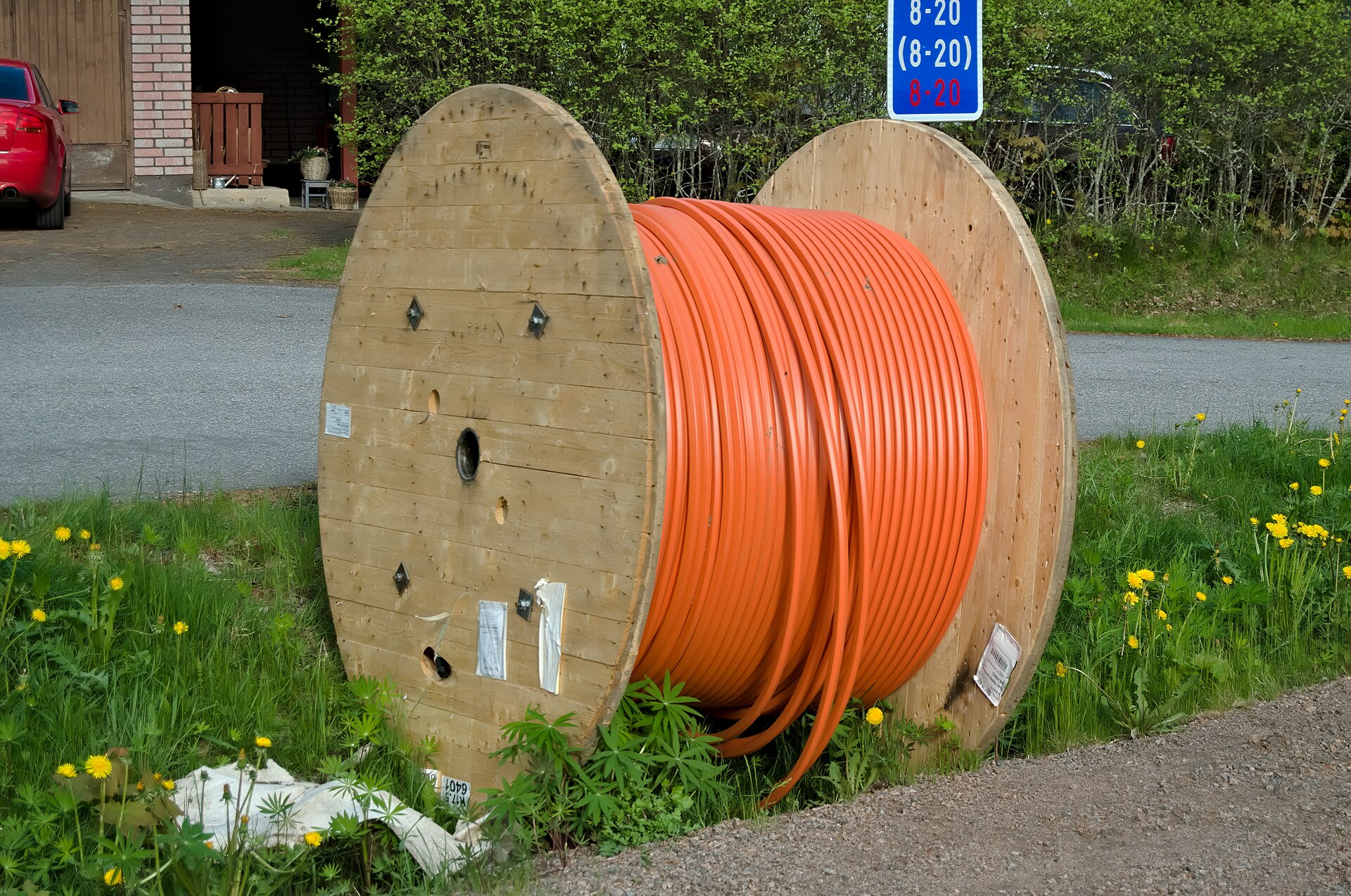

Beispielbild
Referenzfoto dieses Produkttyps – nicht der konkrete Lieferartikel.
