LWL-Kabel
Selbsttragendes FTTH-Außen-Drop-Kabel
GJYXFCH
Integriertes Stahltragseil · Trennrille zum Abmanteln von Hand · 1 / 2 / 4 Adern

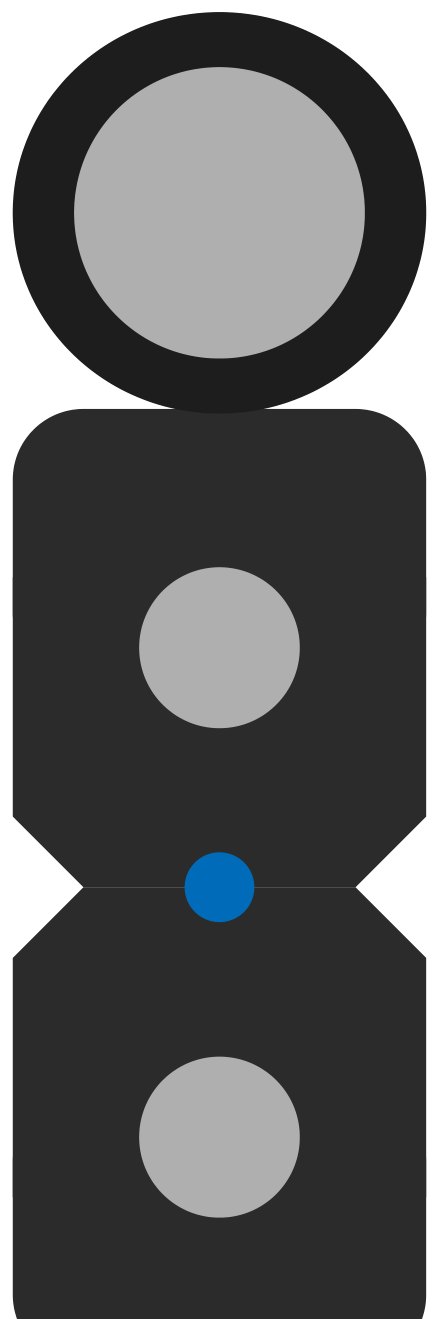

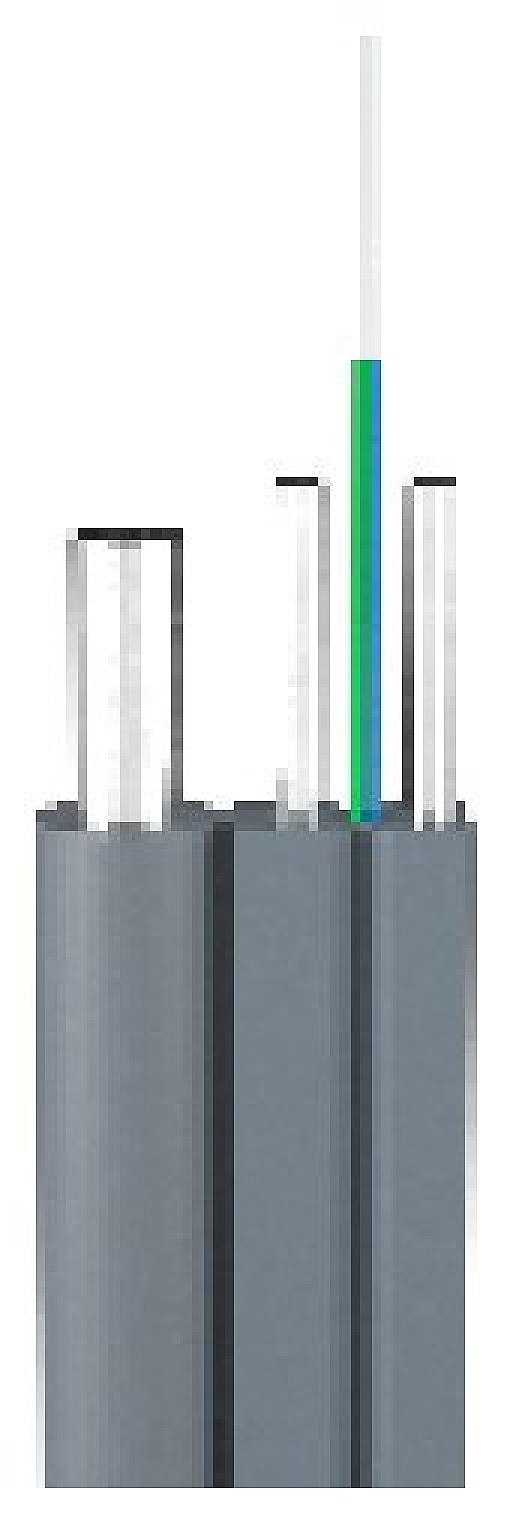

Die Außenvariante des FTTH-Drops: gleicher flacher Kern, zusätzlich ein im Mantel eingebettetes Stahltragseil für die Spannweite Mast–Haus ohne separates Tragseil. Die Rille zwischen Tragseil und Kern lässt sich am Abschluss von Hand auftrennen.
Merkmale
- Simple configuration, light weight, high tensile strength
- Grooved design, easy to strip and splice, simplified installation and maintenance
- Low smoke, zero halogen and flame retardant jacket, environment friendly
Anwendungen
Qualität & Konformität
GJYXFCH
Normen & Zertifizierungen
Qualitätsmerkmale
- Strength members: Metallic, FRP or KFRP · Ø 0.45 mm × 2 (0.5 mm on request)
- Maximum tensile load: 600 N
- Crush resistance: 2000 N/10 cm
- Bending radius, dynamic / static: ≥ 20 D / ≥ 10 D
- Operating / installation / storage temperature: -10 °C ~ +60 °C
Technische Daten
GJYXFCH
| Counts | 1-4 |
|---|---|
| Cable Diameter（mm） | 2.0*3.0-5.0 |
| Weight（Kg/km） | 17.9 |
| Fiber Type | G652D G657 |
| Tensile Strength（N） | Long/Short Term：300/600 |
| Crush Resistance（N/100mm） | Long/Short Term：1000/2200 |
| Bending Radius(mm) | Static/Dynamic：G652D：30D/60D；G657：20D/40D |
| Temperature(℃) | Storage /Operation：-20℃ ~70℃ |
| Counts | 1-4 | |||||||
|---|---|---|---|---|---|---|---|---|
| Cable Diameter（mm） | 2.0*3.0-5.0 | |||||||
| Weight（Kg/km） | 17.9 | |||||||
| Fiber Type | G652D G657 | |||||||
| Tensile Strength（N） | Long/Short Term：300/600 | |||||||
| Crush Resistance（N/100mm） | Long/Short Term：1000/2200 | |||||||
| Bending Radius(mm) | Static/Dynamic：G652D：30D/60D；G657：20D/40D | |||||||
| Temperature(℃) | Storage /Operation：-20℃ ~70℃ | |||||||

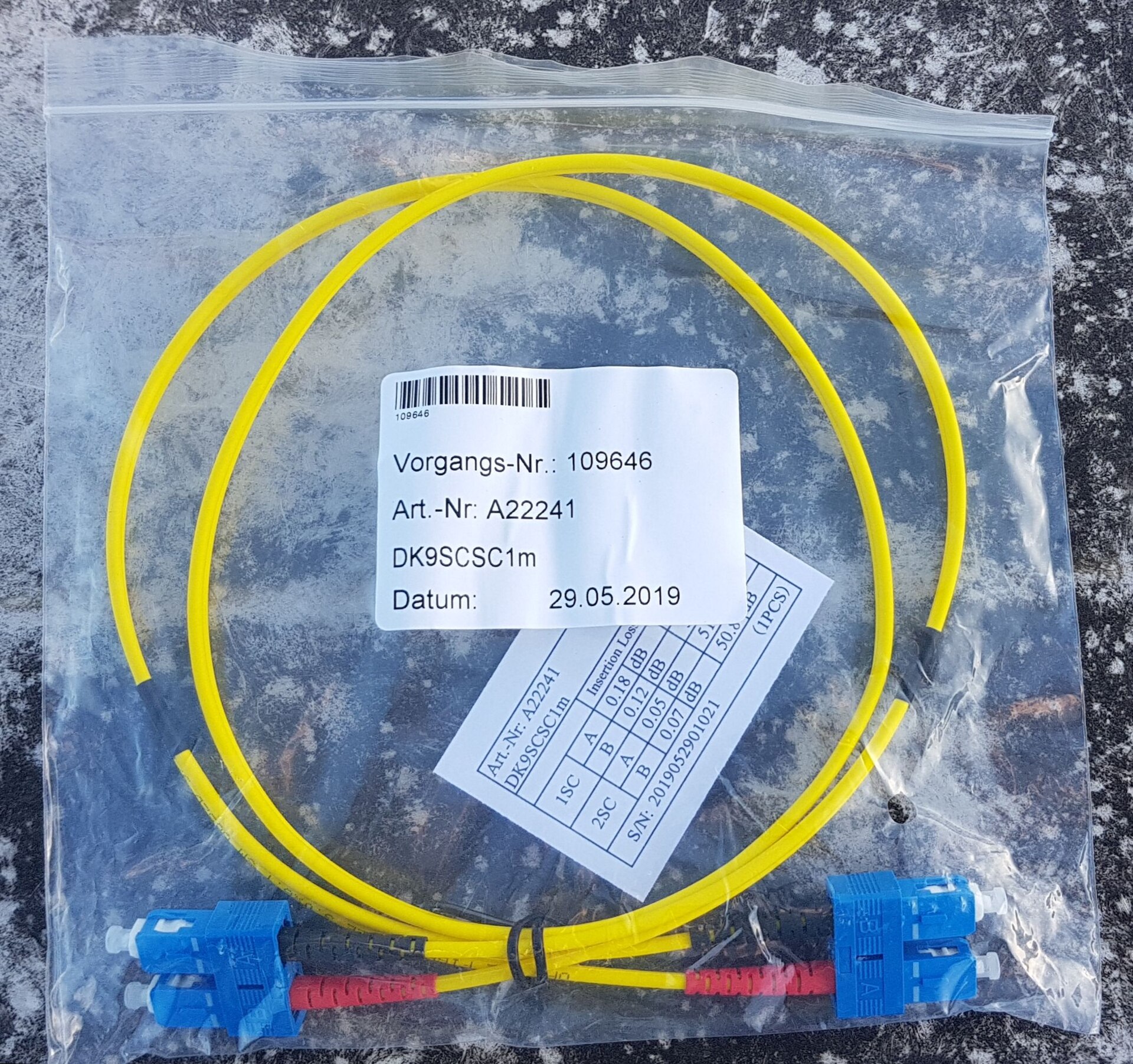

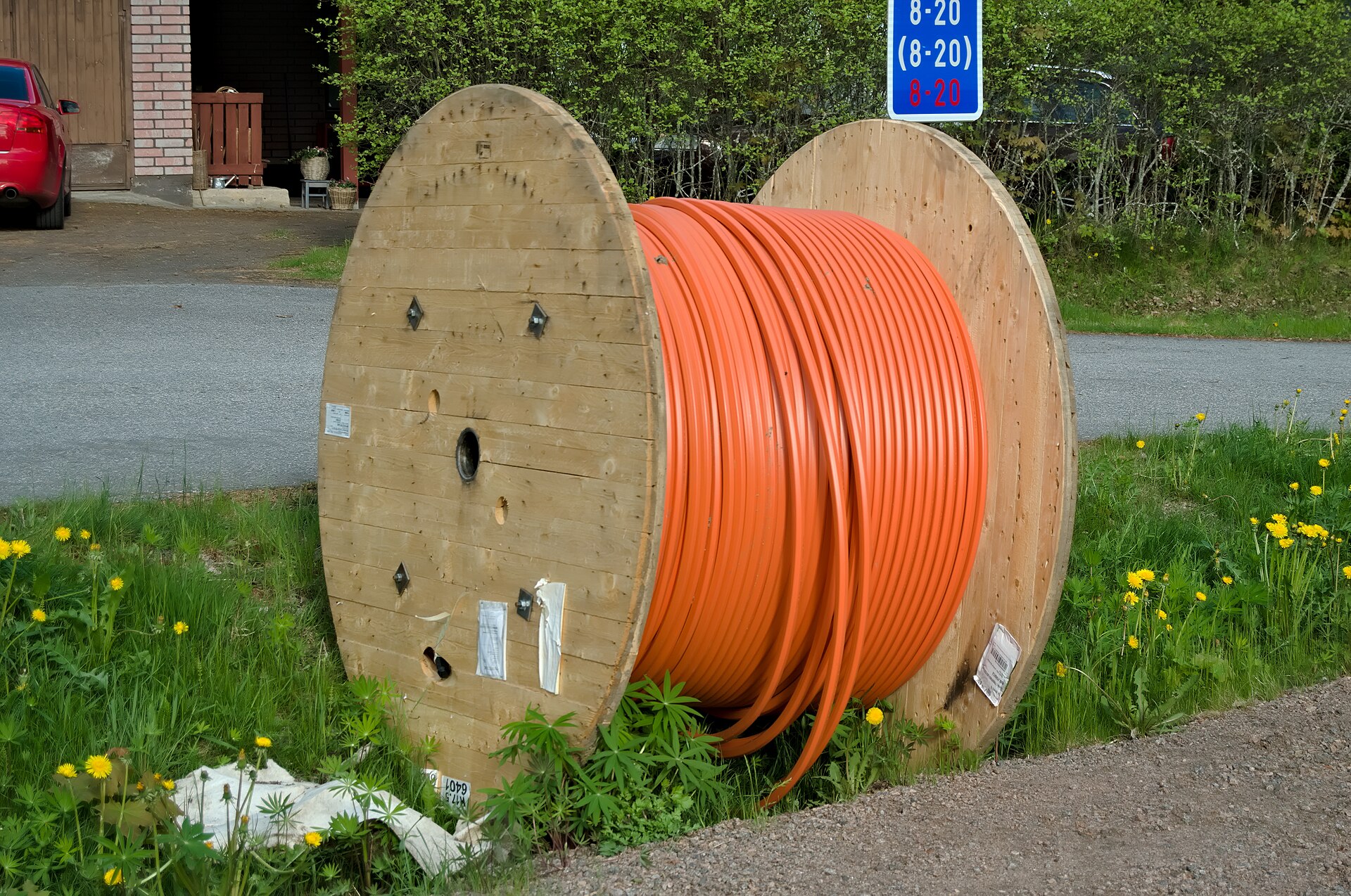

Beispielbild
Referenzfoto dieses Produkttyps – nicht der konkrete Lieferartikel.
