LWL-Kabel
Flammwidriges doppelbewehrtes Kabel
GYTZY53
Stahldraht-Zentralelement · flammwidrig · Doppelmantel
Stahldraht-Zentralelement mit flammwidriger Mantelung und doppelt gemanteltem, wellstahlbandbewehrtem Aufbau. Die Wahl, wenn Brandverhalten und schwerer mechanischer Schutz zugleich gefordert sind.
Merkmale
- Good mechanical and thermal performance
- Steel wire as the central strength member
- Hydrolysis resistant loose tube
- Tube filling compound ensures critical protection of fiber
- Stranded compact structure eliminating contraction of tubes
- LSZH jackets ensuring good flame-retardant performance
- Crush resistance and flexibility
- Water-blocking measures : - Loose tube gel-filled - 100% cable filling compound - Corrugated steel tape (CST) enhancing moisture-proof
Anwendungen
Qualität & Konformität
GYTZY53
Normen & Zertifizierungen
Qualitätsmerkmale
- Central strength member: Phosphated steel wire
- Tensile strength (short / long term): 3000 N / 1000 N
- Crush resistance (short / long term): 3000 N / 1000 N per 100 mm
- Operating temperature: -40 °C ~ +70 °C
- Storage temperature: -40 °C ~ +70 °C
Technische Daten
GYTZY53
| Fiber Type | G652D G655 G657 50/125 62.5/125 |
|---|---|
| Tensile Strength（N） | Long/Short Term：1000/3000 |
| Crush Resistance（N/100mm） | Long/Short Term：1000/3000 |
| Bending Radius(mm) | Static/Dynamic：12.5D/25D |
| Temperature(℃) | Storage /Operation：-40℃~70℃ |
The fibers are positioned in loose tubes that are made of high-modulus plastic and filled with tube gel. The tubes (and fillers) are stranded around a metallic central strength member to form a cable core. Then the core is filled with water blocking compound and covered with PE inner jacket. After the steel tape is longitudinally armored over the inner jacket, the cable is completed with a LSZH outer jacket.
| Counts | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
|---|---|---|---|---|---|---|---|---|---|
| Max.fiber counts per tube | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Units(Tubes or Fillers) | 6 | 6 | 5 | 6 | 8 | 10 | 12 | 18 | 24 |
| Cable Diameter（mm） | 12.1 | 12.1 | 12.4 | 12.6 | 14.0 | 15.4 | 16.6 | 16.8 | 18.7 |
| Weight（Kg/km） | 185 | 185 | 189 | 202 | 240 | 278 | 314 | 318 | 387 |
| Fiber Type | G652D G655 G657 50/125 62.5/125 | ||||||||
| Tensile Strength（N） | Long/Short Term：1000/3000 | ||||||||
| Crush Resistance（N/100mm） | Long/Short Term：1000/3000 | ||||||||
| Bending Radius(mm) | Static/Dynamic：12.5D/25D | ||||||||
| Temperature(℃) | Storage /Operation：-40℃~70℃ | ||||||||

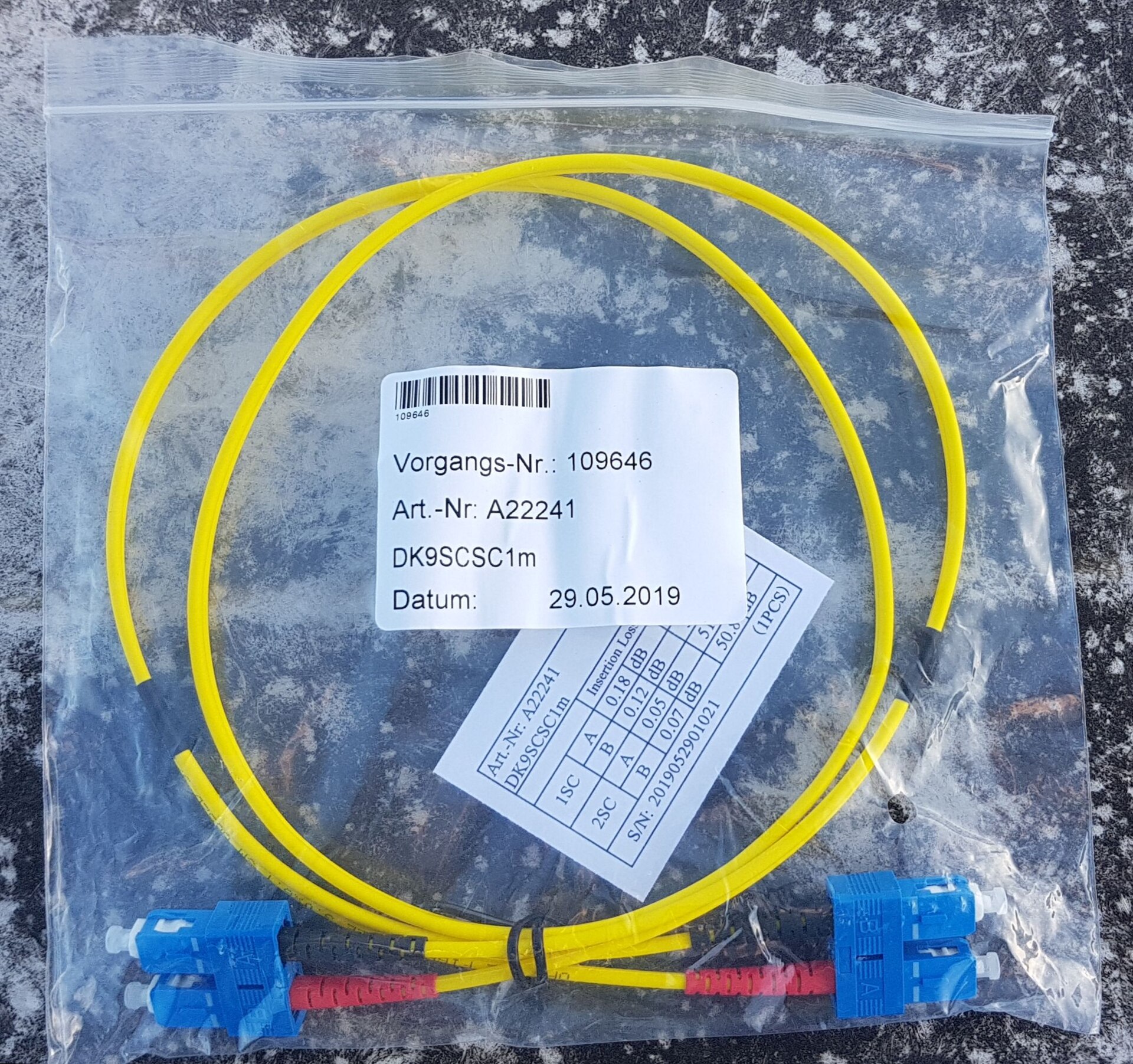

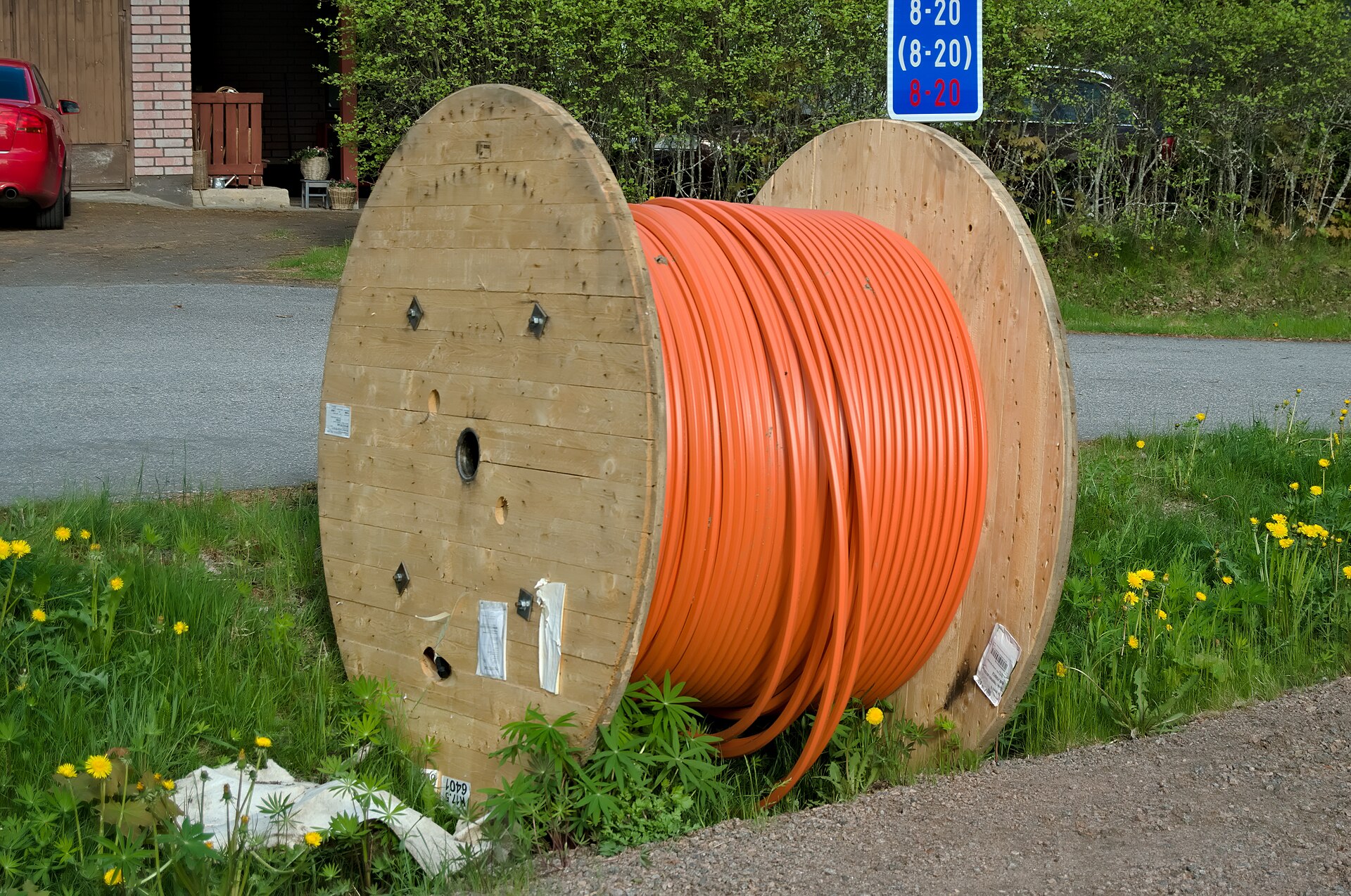

Beispielbild
Referenzfoto dieses Produkttyps – nicht der konkrete Lieferartikel.
