LWL-Kabel
Metallfreies flammwidriges bewehrtes Kabel
GYFTZA53
FRP-Zentralelement · flammwidrig · Doppelmantel · 2–144 Fasern
Metallfreier Kern mit FRP-Zentralelement und durchgehend flammwidrigen Compounds, abgeschlossen mit Doppelmantel. Für Tunnel, Schächte und Hauseinführungen mit Brandschutzanforderung, wo Metall unerwünscht ist.
Merkmale
- Good mechanical and thermal performance
- FRP central strength member
- Hydrolysis resistant loose tube
- Tube filling compound ensures critical protection of fiber
- Specially designed stranded compact structure eliminating contraction of tubes
- LSZH sheath ensuring good flame-retardant performance
- Crush resistance and flexibility
- Water-blocking measures : - Loose tube gel-filled - 100% cable filling compound - APL moisture barrier - Corrugated steel tape (CST) enhancing moisture-proof
Anwendungen
Qualität & Konformität
GYFTZA53
Normen & Zertifizierungen
Qualitätsmerkmale
- Central strength member: FRP (non-metallic)
- Tensile strength (short / long term): 3000 N / 1000 N
- Crush resistance (short / long term): 1000 N / 300 N per 100 mm
- Operating temperature: -40 °C ~ +70 °C
- Storage temperature: -40 °C ~ +70 °C
Technische Daten
GYFTZA53
| Fiber Type | G652D G655 G657 50/125 62.5/125 |
|---|---|
| Tensile Strength（N） | Long/Short Term：1000/3000 |
| Crush Resistance（N/100mm） | Long/Short Term：1000/3000 |
| Bending Radius(mm) | Static/Dynamic：12.5D/25D |
| Temperature(℃) | Storage /Operation：-40℃~70℃ |
The fibers are positioned in loose tubes that are made of high-modulus plastic and filled with tube gel. The tubes (and fillers) are stranded around a non-metallic central strength member to form a cable core. The core is filled with water blocking compound and is armored with laminated aluminum tape(APL). Then the cable core is covered with PE inner sheath. After the steel tape is longitudinally armored over the inner jacket, the cable is completed with a LSZH outer jacket.
| Counts | 2-30 | 32-36 | 38-60 | 62-72 | 74-96 | 98-120 | 122-144 | 146-216 | 218-288 |
|---|---|---|---|---|---|---|---|---|---|
| Max.fiber counts per tube | 6 | 6 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Units(Tubes or Fillers) | 6 | 6 | 6 | 6 | 8 | 10 | 12 | 18 | 24 |
| Cable Diameter（mm） | 13.9 | 13.9 | 14.7 | 14.7 | 16.0 | 17.4 | 18.9 | 19.3 | 21.3 |
| Weight（Kg/km） | 216 | 216 | 239 | 239 | 278 | 323 | 373 | 382 | 460 |
| Fiber Type | G652D G655 G657 50/125 62.5/125 | ||||||||
| Tensile Strength（N） | Long/Short Term：1000/3000 | ||||||||
| Crush Resistance（N/100mm） | Long/Short Term：1000/3000 | ||||||||
| Bending Radius(mm) | Static/Dynamic：12.5D/25D | ||||||||
| Temperature(℃) | Storage /Operation：-40℃~70℃ | ||||||||

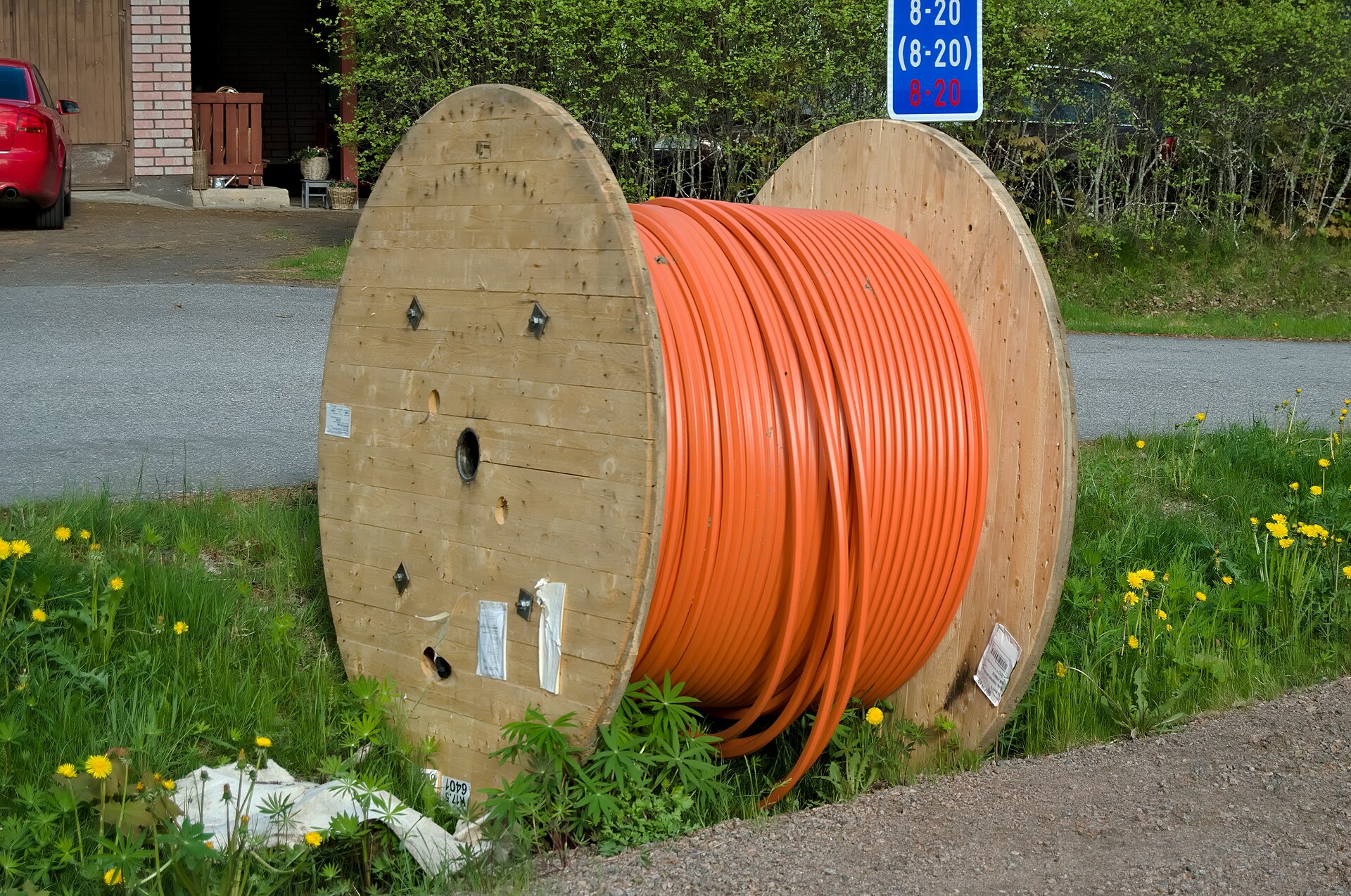

Beispielbild
Referenzfoto dieses Produkttyps – nicht der konkrete Lieferartikel.
